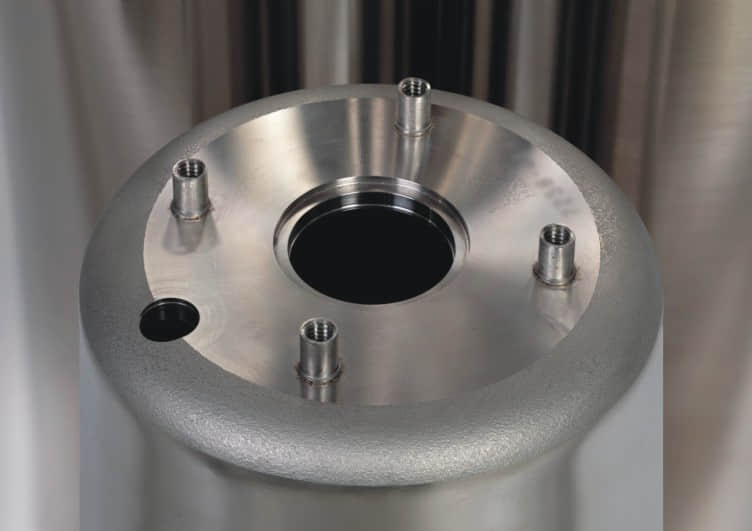

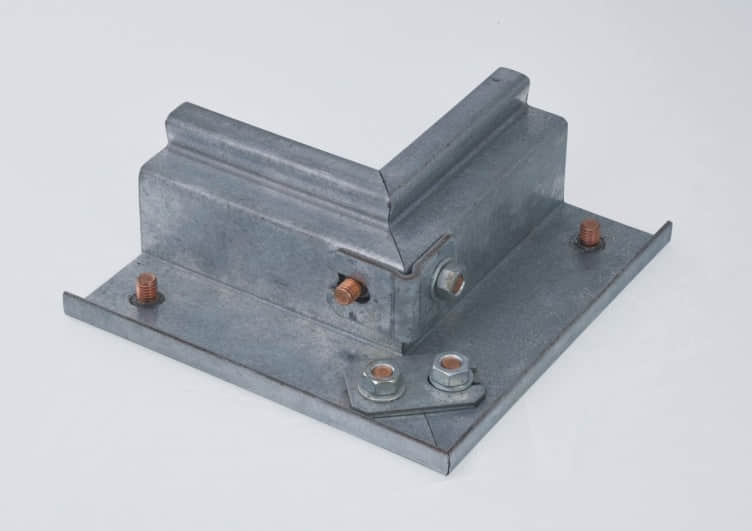

儲能式螺柱焊機可將螺柱、銷釘等類似的元件焊于金屬工件上。在焊接過程中,通過螺柱尖端使儲能電容放電,放電時間0.001-0.003秒,不需要氣體或陶瓷環保護,熔深約0.1mm。這種方法適用于厚度0.5mm以上的薄板焊接,板面無焊縫、背面無壓痕、變色、變形等缺陷,適宜表面要求裝飾效果的場合。板厚與螺柱直徑比小為1:10。

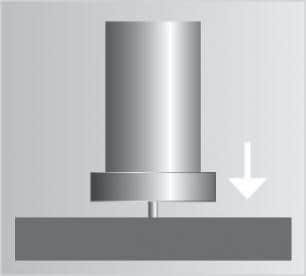

螺柱尖端接觸工件,扣動焊槍開關,通過元件尖端使儲能電容放電。

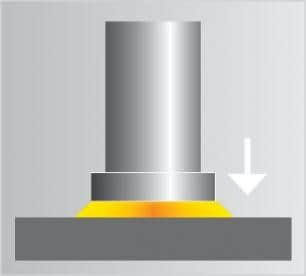

電弧點燃,在螺柱和工件表面產生一層薄的熔化金屬,熔深約0.1 mm。

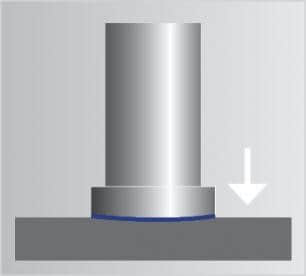

螺柱插入熔池,金屬凝固,螺釘被焊牢。
鋁和不銹鋼幕墻、電梯制造、電氣控制柜制造、廚具制造、通訊設備制造、醫療器械制造、供暖和空調設備制造、食品機械制造、五金制品、廣告牌和標識牌制造等。

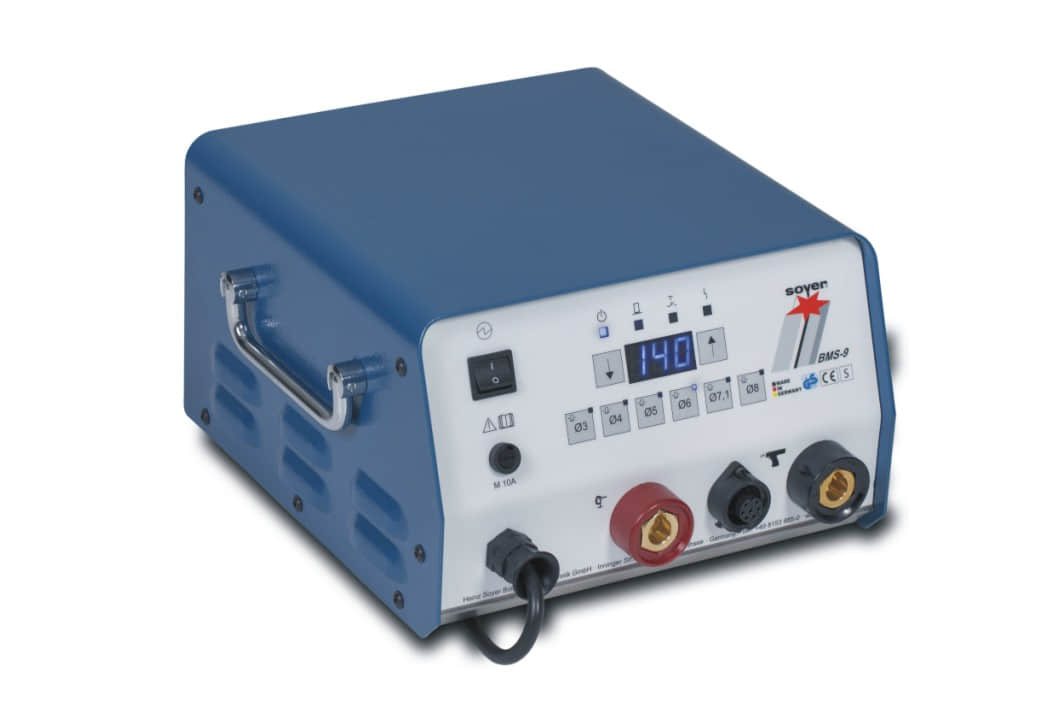

BMS-9/BMS-9 V

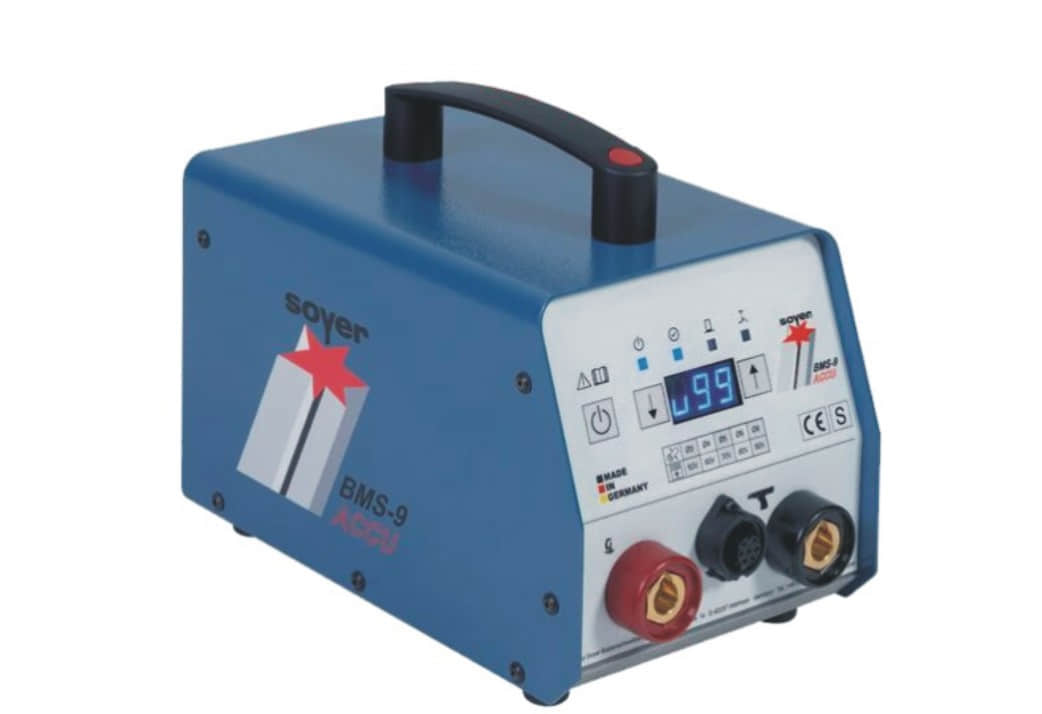

BMS-9 ACCU

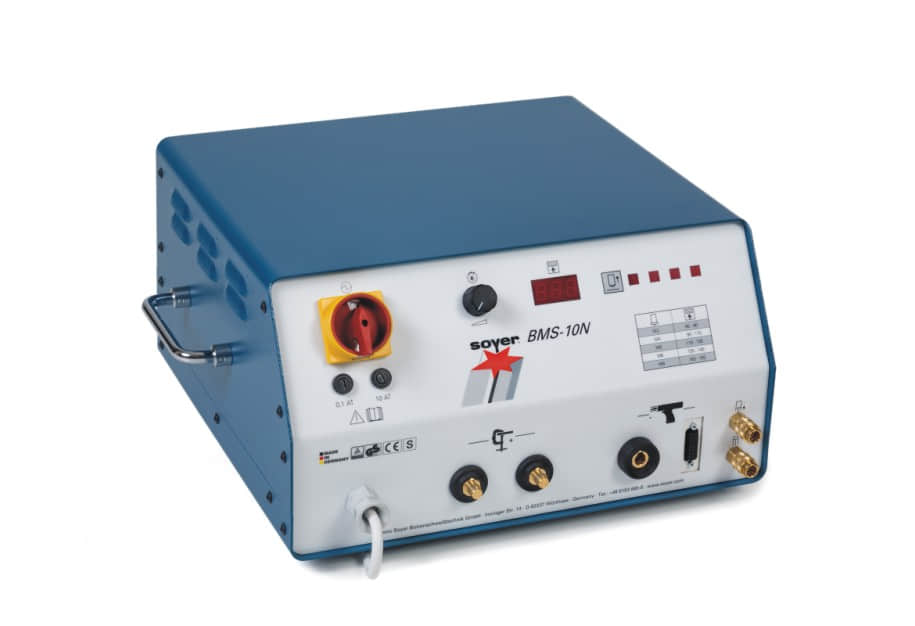

BMS-10 N/BMS-10 NV

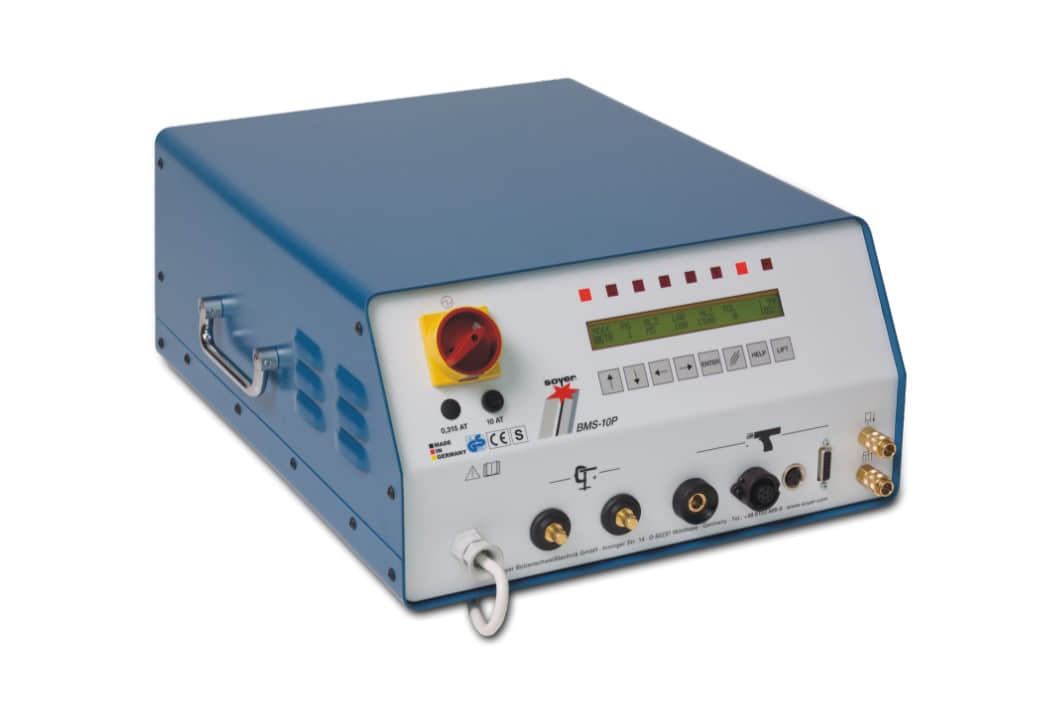

BMS-10 P
① 可焊接碳鋼、不銹鋼、鋁、銅等材料的螺釘。
② 持續顯示儲能電壓,不受輸入電壓波動影響,可自動適應電網變化,過溫自保護功能。
③ 具有錯誤代碼顯示功能,內置恒溫風扇和過熱安全控制。
④ 符合歐洲標準(EU標記),安全認證GS/CE/S。
⑤ 面板為液晶顯示,微處理器控制,具有專家焊接規范。
⑥ 體積小,重量輕,操作簡單。
⑦ 220V交流電源,超寬的電壓輸入范圍:115V-230V。
⑧ 質量穩定一致,節能效果顯著,符合DIN EN ISO 9001標準。
型號 | BMS-9 | BMS-9 V | BMS-9 ACCU | BMS-10 N | BMS-10 NV | BMS-10 P |
焊接范圍 | M3 - M8 Φ2 - 8 mm | M4 - M10 Φ4 - 10 mm | M3 - M8 | M3 - M8 Φ2 - 8 mm | M3 - M12 Φ3 - 10 mm | M3 - M8 Φ2 - 8 mm |
焊接材料 | 碳鋼、不銹鋼、鋁和黃銅(M8或? 8 mm的鋁和銅合金需取決于實際產品要求) | |||||
標準焊槍 | PS-9/9K (可選PS-1K接觸式焊槍) | PS-9K ACCU 接觸式焊槍 | PS-1K (可選PS-1/PS-3提升式焊槍) | PS-3 (可選PS-1K接觸式焊槍) | SK-5AP焊頭 | |
充電電容 | 66000 μF | 99000 μF | 200000 μF | 88000 μF | 132000 μF | 99000 μF |
控制方式 | 微處理器控制 | |||||
充電電壓 | 50 - 200 V(BMS 9 ACCU:50-100 V),可調節 | |||||
焊接時間 | 0.001 - 0.003秒 | |||||
焊接頻率 | 大可達30個/分鐘,取決于螺柱直徑 | |||||
輸入電源 | 115/230 V, 50/60 Hz, 16/10 A | 100-240 V,50/60 Hz | 115/230 V, 50/60 Hz, 16/8 A | 115/230 V, 50/60 Hz, 16/10 A | ||
重量 | 8.5 kg | 6.6 kg | 19.5 kg | 20.5 kg | 26kg | |
外觀尺寸 (寬×高×長) | 295 × 170 × 295 mm | 180 × 235 × 300 mm | 430× 220 × 430 mm | 430 × 220 × 560 mm |
