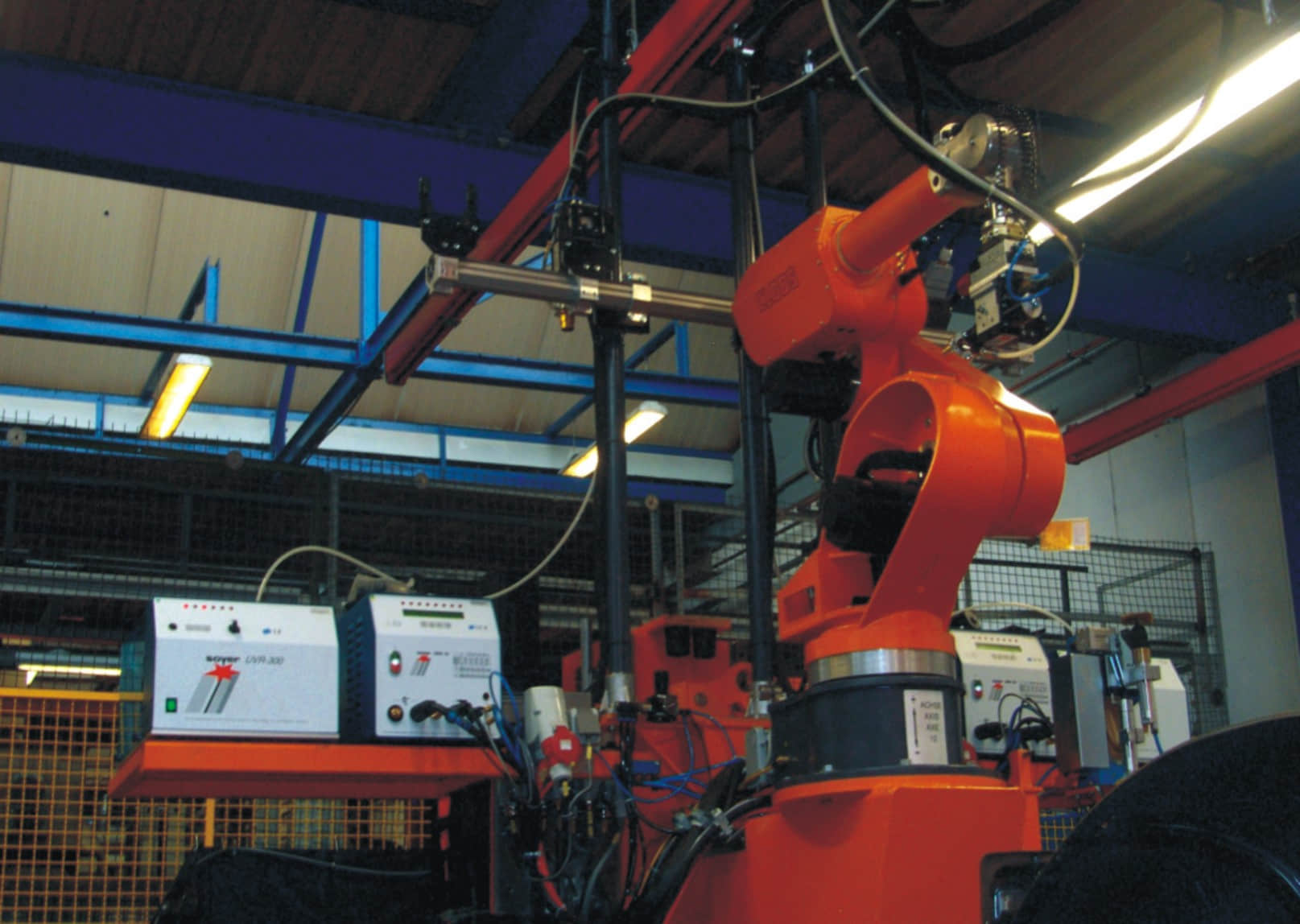

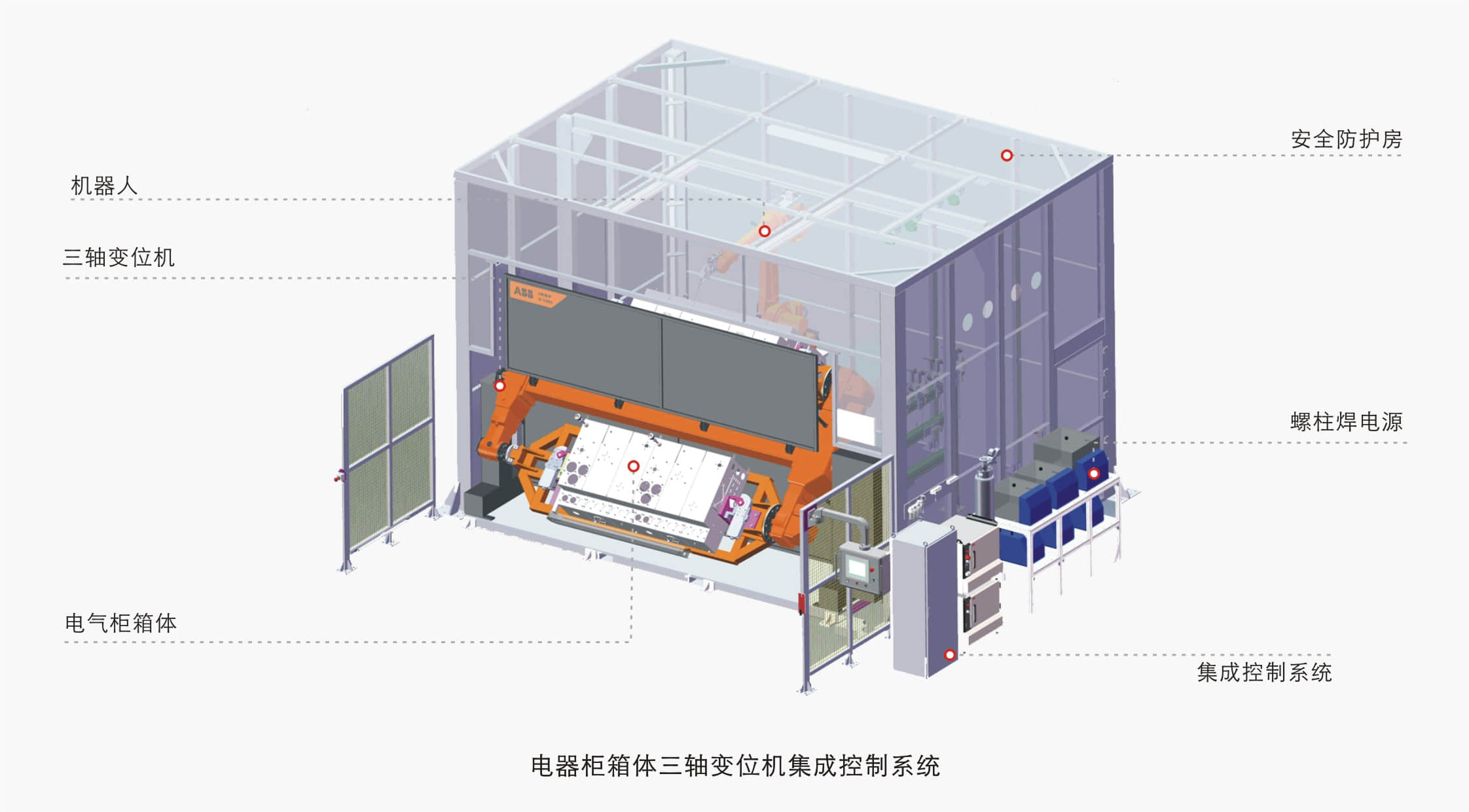

SOYER螺柱焊機器人自動焊接系統包含機器人本體、工裝夾具，搭配一套或者多套螺柱焊系統，根據要求，機器人自動完成焊接，以此實現多種不同長度、不同規格的螺柱全自動焊。特別適合焊接多種平面位置的產品，如汽車鈑金、高壓電氣柜等。該螺柱焊系統也可搭配非標形式的自動專機，滿足任何特殊產品螺柱的焊接。
半自動焊
機器人自動焊
CNC自動焊
針對不同用戶的需求，無論是手工焊或是自動焊，我們都能提供量身定做的整體解決方案。

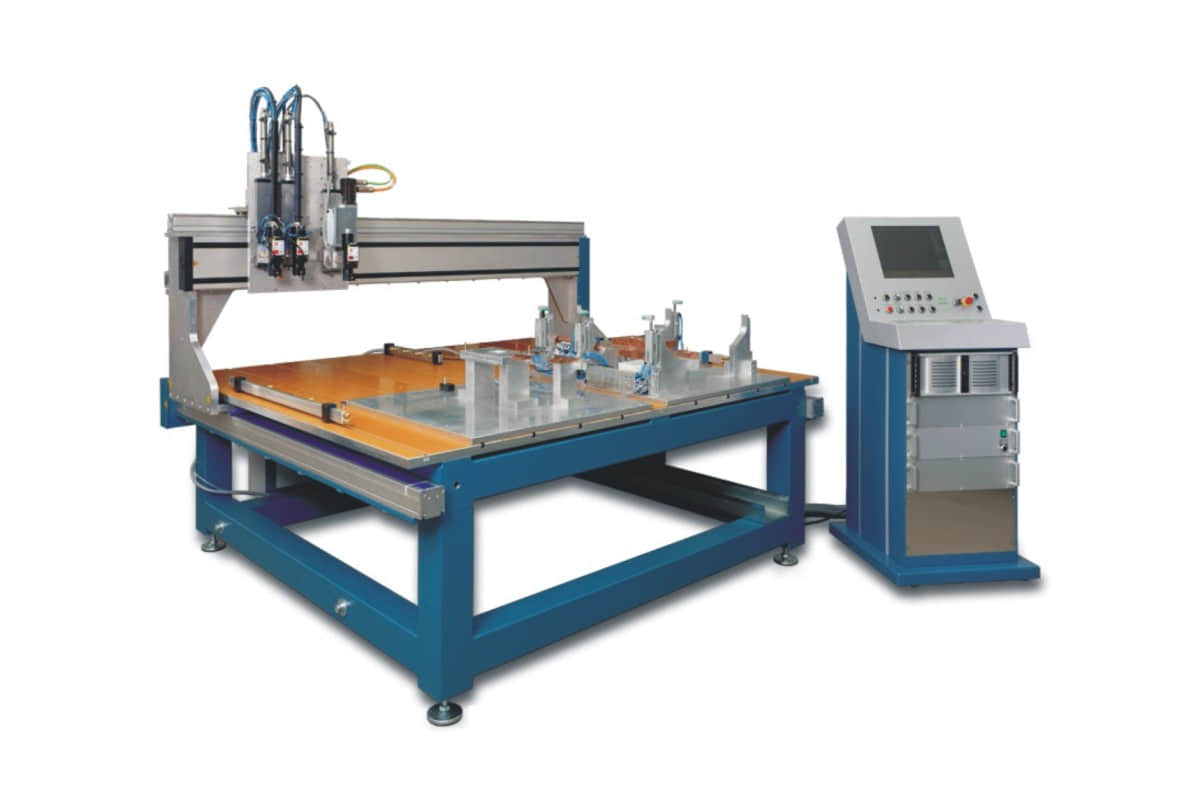

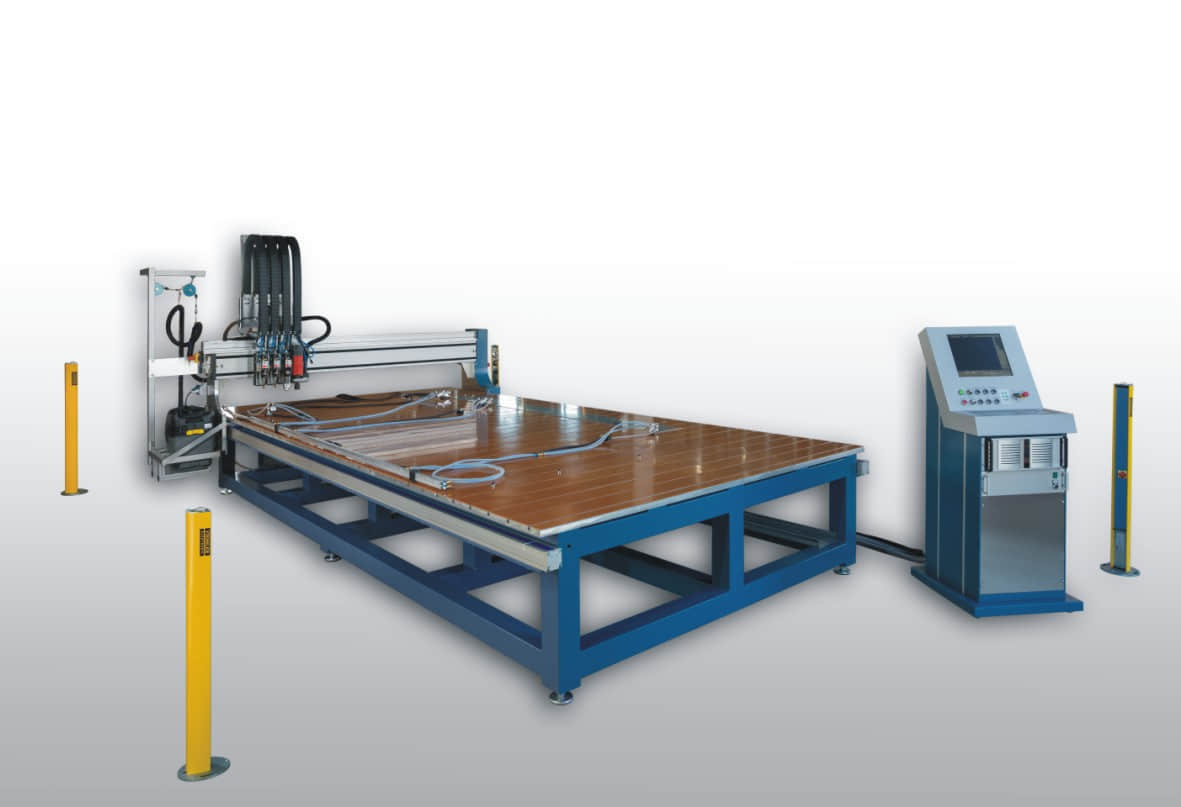

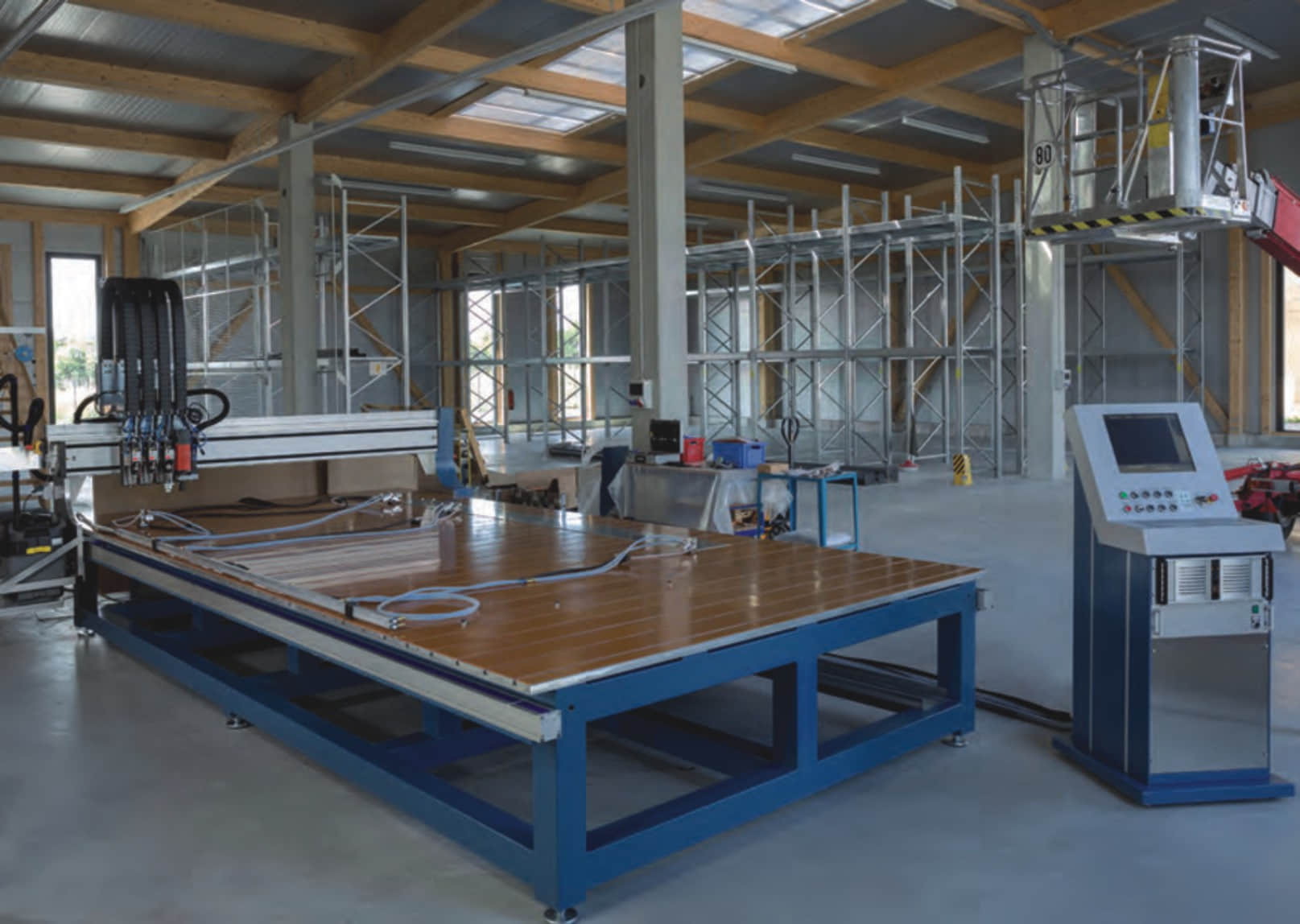

SOYER為客戶提供各種半自動及全自動CNC數控螺柱焊接系統。
產品選型

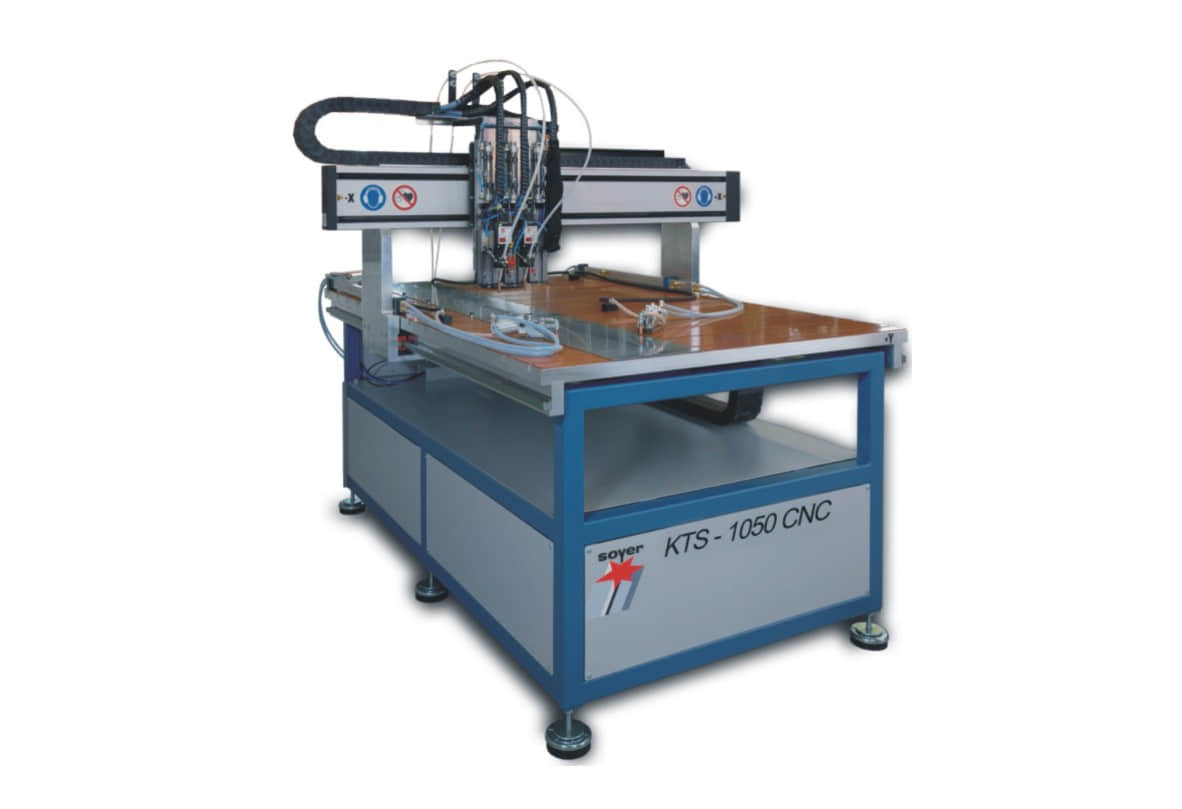

KTS-1050 CNC
KTS-1550 CNC
KTS-1550 W CNC

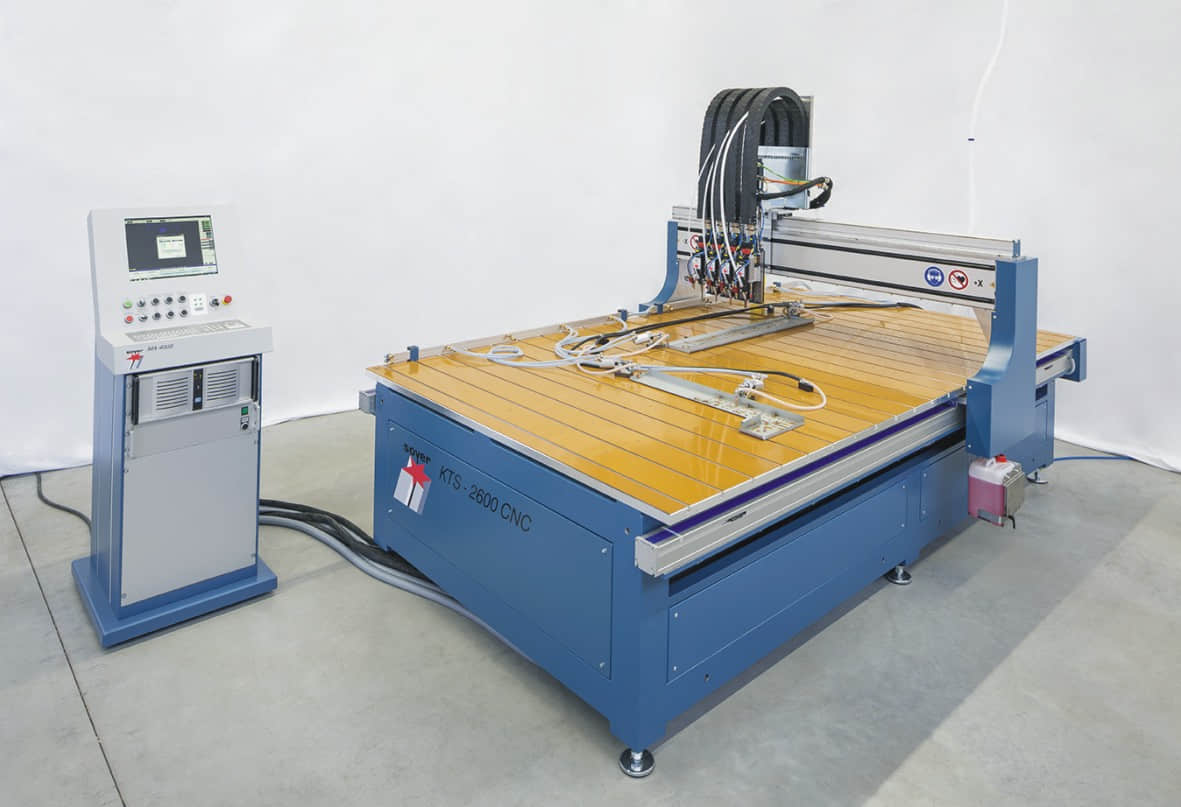

KTS-2600 CNC
KTS-4000 CNC
PTS-500 NC
技術參數
| 型號 | KTS-1050 CNC | KTS-1550 CNC | KTS-1550 W CNC | KTS-2600 CNC | KTS-4000 CNC | PTS-500 NC |
| T型槽工作臺面 | 1540×1000 mm | 2080×1300 mm | 2000×1850 mm | 1800×3260 mm | 2200×4200 mm | 600×375 mm |
| 工作臺負載 | 100 kg | 150 kg | 200 kg | 250 kg | 250 kg | 50 kg |
| X軸工作行程 | 750 mm | 1050 mm | 1750 mm | 1270 mm | 2050 mm | 500 mm |
| Y軸工作行程 | 1030 mm | 1500 mm | 1300 mm | 2600 mm | 4200 mm | 350 mm |
| 高定位速度 | 400 mm/s | 370 mm/s | 500 mm/s | 500 mm/s | 500 mm/s | 100 mm/s |
| 操作精度 | ± 0.15mm | ± 0.15mm | ± 0.15mm | ± 0.15mm | ± 0.15mm | ± 0.15mm |
| 重復精度 | ± 0.05mm | ± 0.05mm | ± 0.05mm | ± 0.05mm | ± 0.05mm | ± 0.05mm |
| 重量 | 1500 kg | 1900 kg | 2300 kg | 2500 kg | 3500 kg | 260 kg |
| 外觀尺寸 （寬×高×長） | 1480×2050×1975 mm | 1780×2050×2575 mm | 2500×2050×2200 mm | 2060×2050×3450 mm | 3000×2300×5500 mm | 1500×1950×1050 mm |

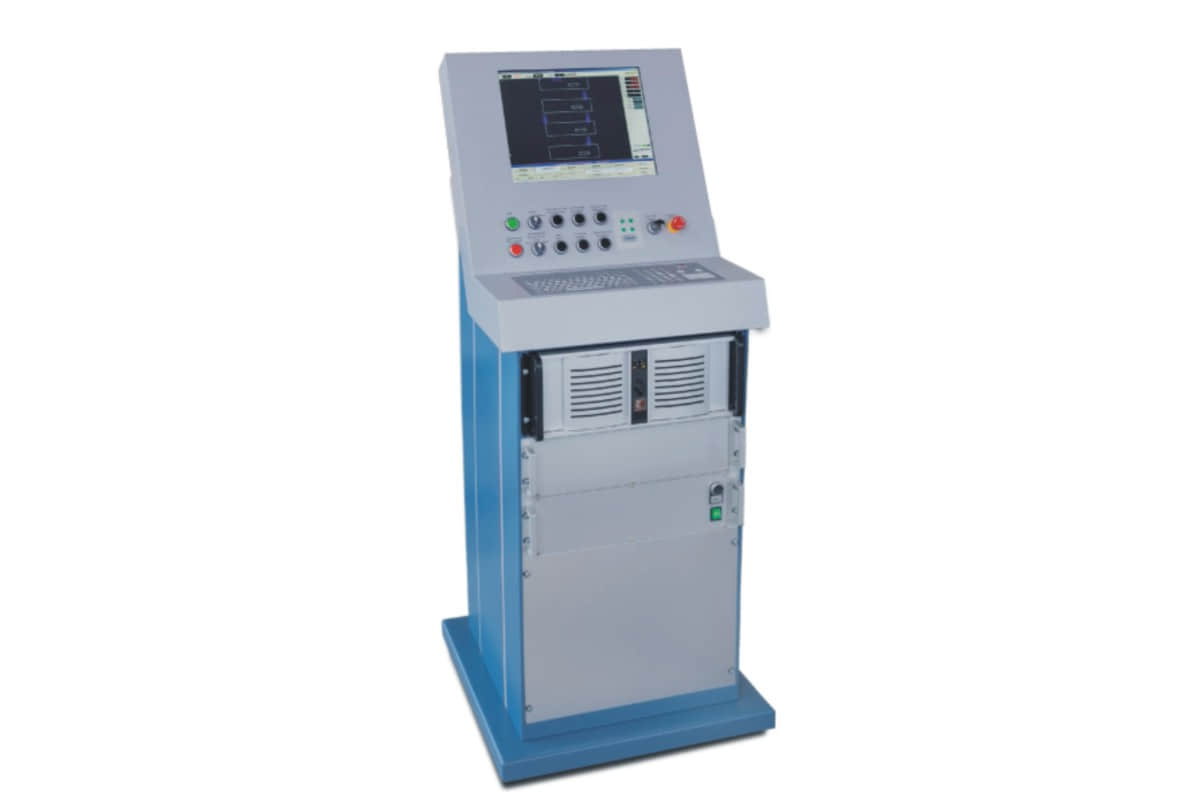

CNC控制系統內含有專為SOYER? KTS CNC螺柱焊機設計的圖形編程系統。由單個工件到大量生產，它始終保持高性能，保證產品高質量。
產品選型
MA-400S控制系統
EQS-3質量監控系統

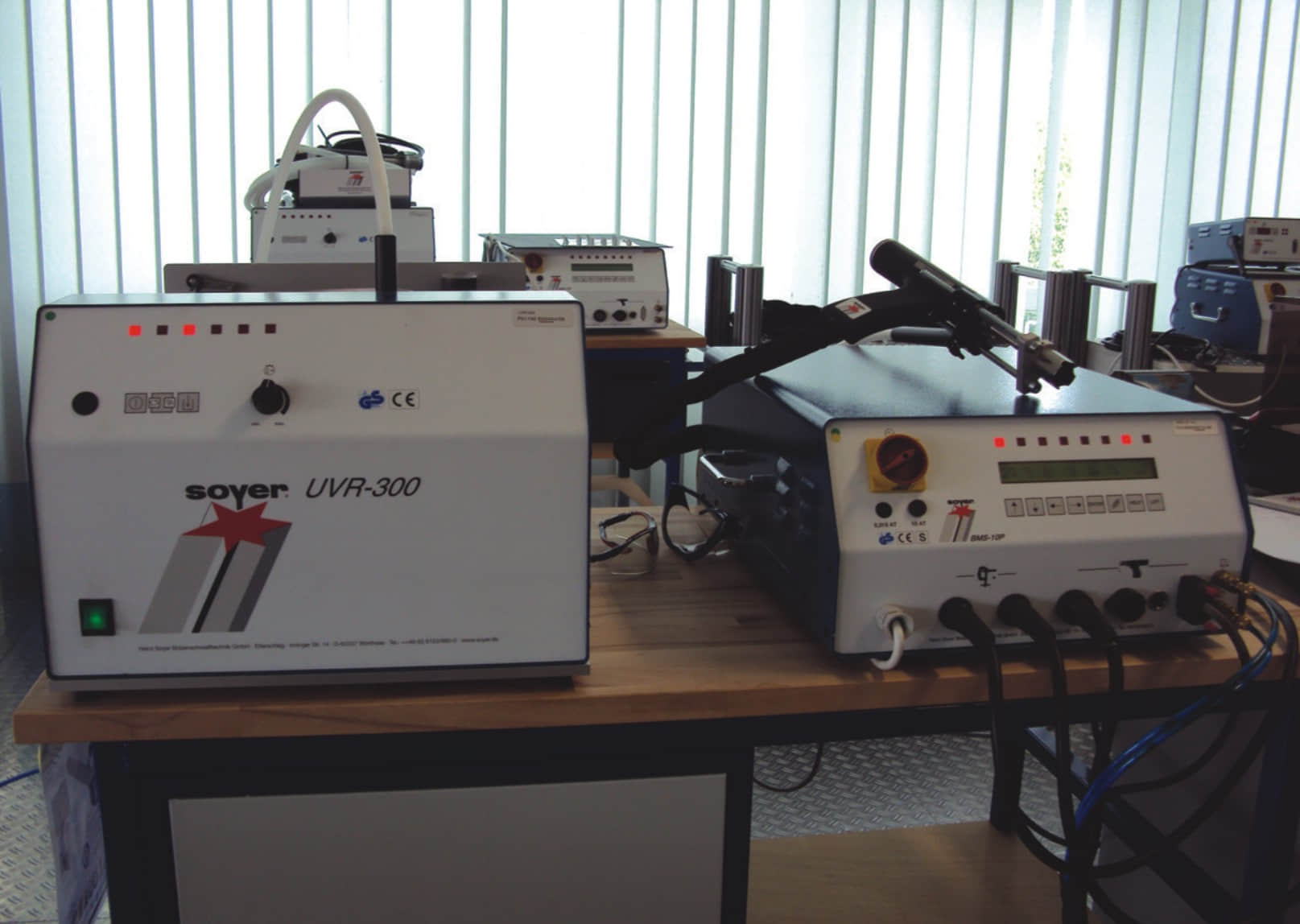

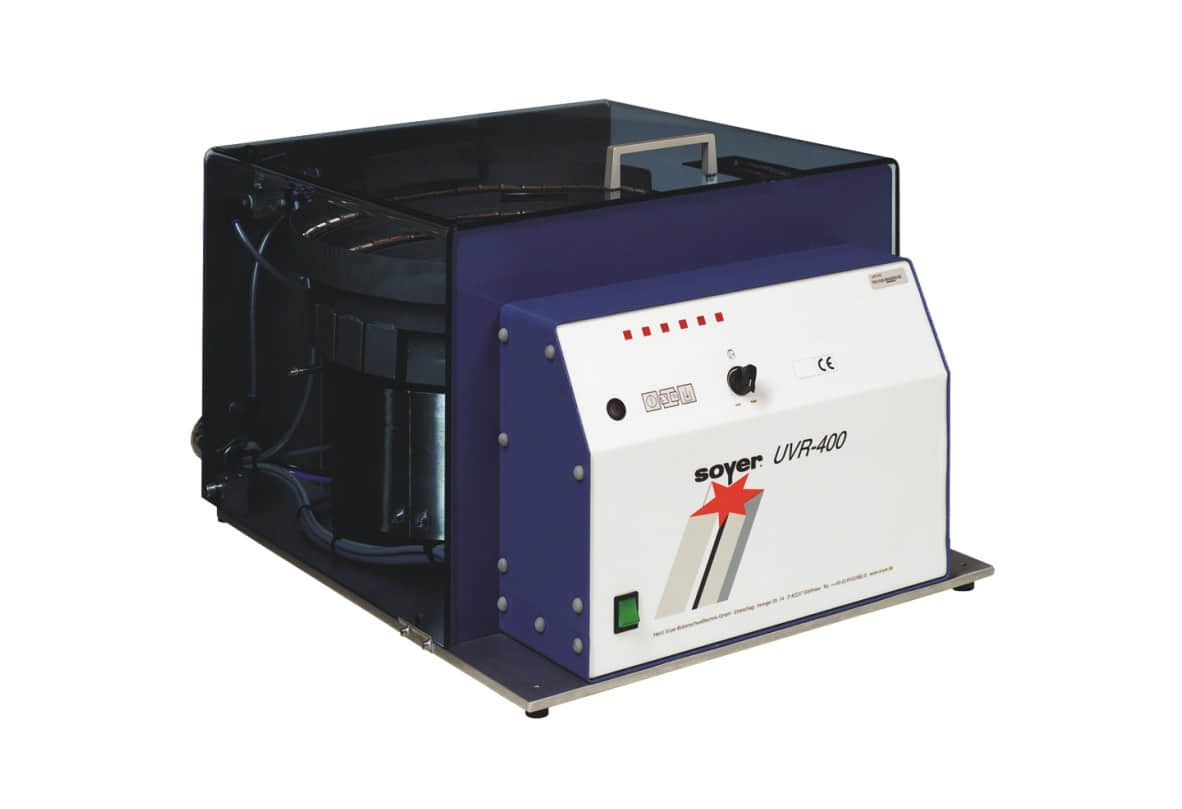

UVR-300/UVR-400送釘機允許不同直徑的焊接螺柱快速全自動加載。不再需要耗時的轉換或調整。
產品選型
UVR-300
UVR-400
技術參數
| 型號 | UVR-300 | UVR-400 |
| 送釘頻率 | 20-50個/分鐘（取決于螺柱直徑和送釘距離） | |
| 操作范圍 | 6-40 mm帶法蘭的M3、M4、M5、M6、? 7.1和M8螺柱或銷釘 | 6-40 mm帶法蘭的M6、? 7.1、M8、M10、? 10.8和M12螺柱或銷釘 |
| 大承載量 | 6 kg | 8 kg |
| 震動盤直徑 | 300 mm | 400 mm |
| 壓縮氣體 | 5-7 bar | |
| 輸入電源 | 115/230 V，50/60 Hz（連接鎮流器能使用115 V） | |
| 外觀尺寸 （寬×高×長） | 430×310×570 mm | 550×450×670 mm |
| 重量 | 48 kg | 80 kg |

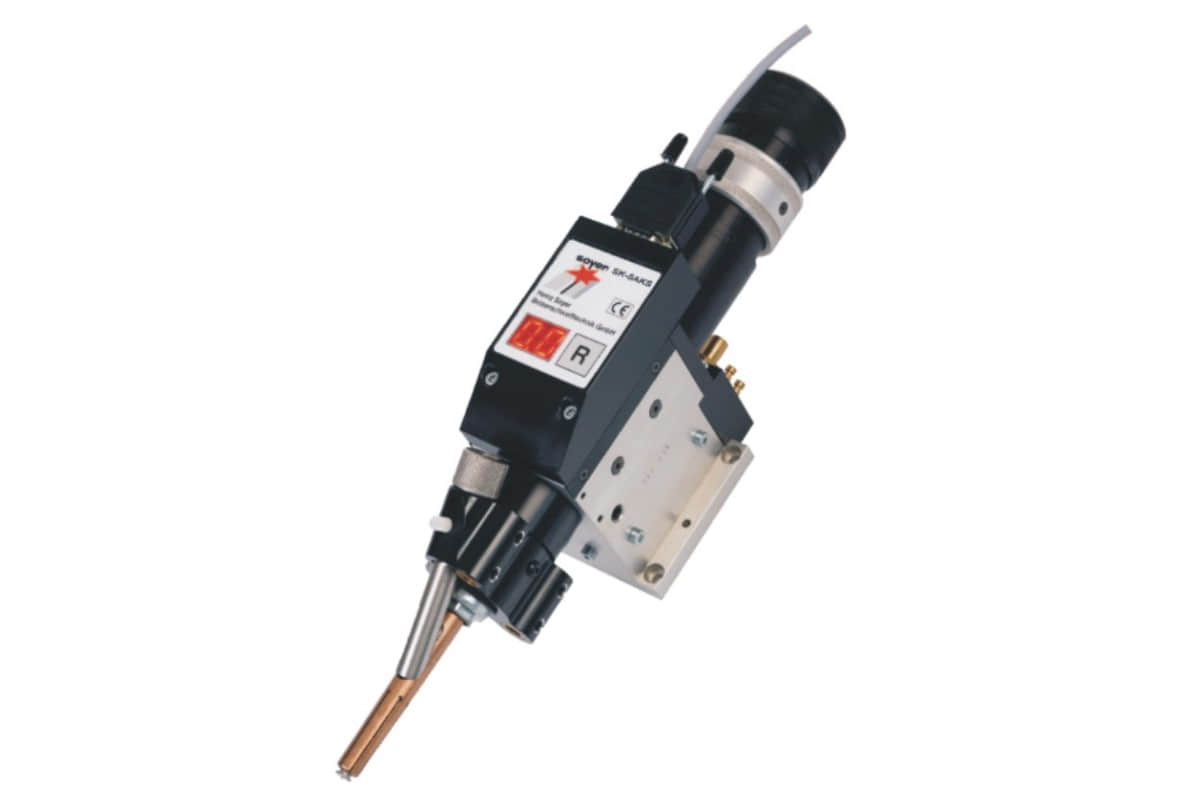

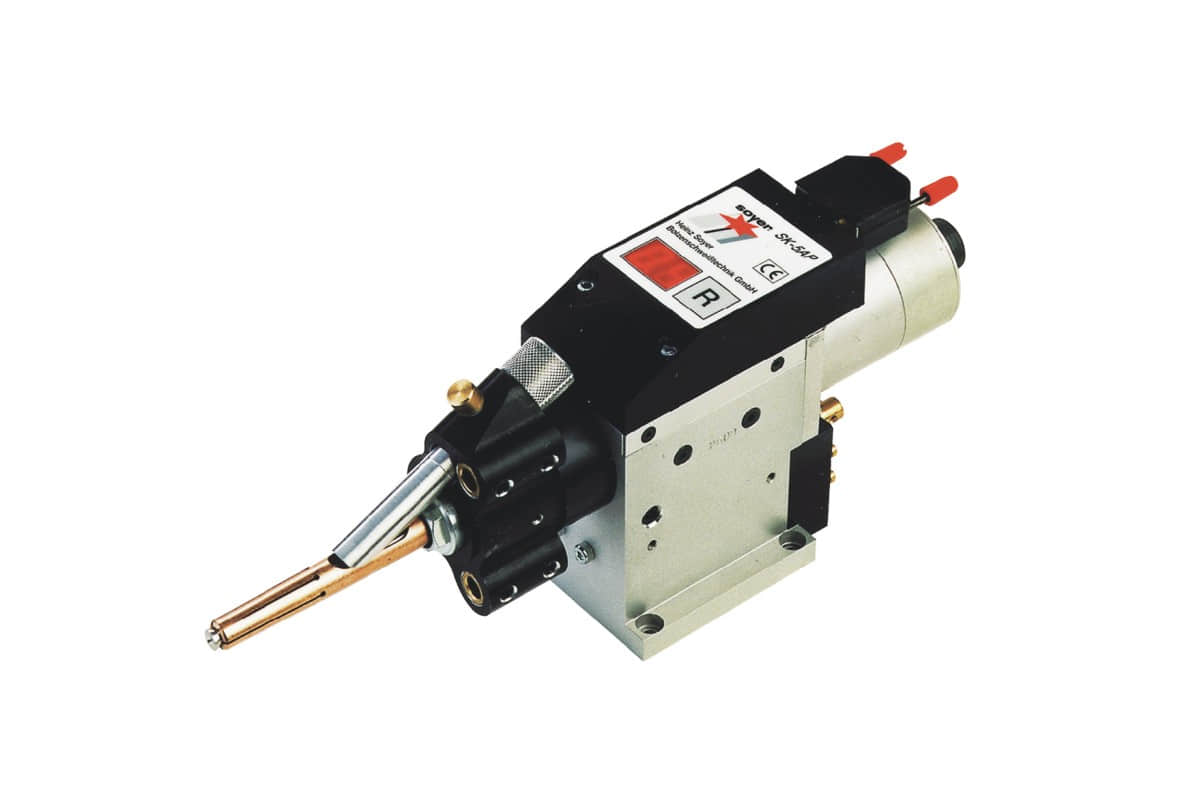

SK-5AP自動焊槍頭連接微處理器，可在屏幕上顯示焊槍頭提升及運行的距離。保證焊接質量及外觀成形，可滿足半自動及全自動焊接要求，尤其適用于焊接質量要求嚴格的場合。SK-5AP自動焊槍頭適用于生產線，可配置到CNC螺柱焊系統，機器人及半自動焊接系統。
產品選型
SK-5AP
SK-5AKS
技術參數
| 型號 | SK-5AP | SK-5AKS |
| 焊接范圍 | 直徑為M3-M8或? 2-8 mm及長度為6-35 mm的螺柱和銷釘 | |
| 焊接材質 | 碳鋼、不銹鋼、鋁和銅合金 | |
| 焊接頻率 | 可達30個/分 （取決于螺柱直徑及送釘方式） | |
| 壓縮氣體 | 5-7 bar | |
| 冷卻方式 | 送釘時壓縮空氣自動冷卻和清理螺柱夾套 | |
| 外觀尺寸 （寬×高×長） | 75×300×125 mm | 75×360×125 mm |
| 重量 | 2 kg（含滑軌4.5 kg） | 2.25 kg（含滑軌4.75 kg） |
通過產品視頻了解SOYER CNC數控螺柱焊接系統的眾多優勢。
